Bu makalemde NIC TEAMING‘den bahsediyor olacağım. Windows Server 2012 ile birlikte NIC TEAMING kavramı ile tanıştık.
NIC TEAMING; Bir çok NIC’in yani Ethernet kartının tek bir NIC(Network Interface Card) Ethernet kartı oluşturup, bu Ethernet kartlarını birbirleri ile yedekli yani CLUSTER mantığı ile çalışmasını sağlamaktır. NIC’lerin CLUSTER yapısı da NIC TEAMING ile oluşturulmatadır.
Daha farklı bir şekilde ifade edecek olursak; Server ve Host’lar arasınki iletişim, NIC (Ethernet kartı) üzerinden gerçekleşmektedir. NIC’in bir şekilde arızalanması, Host’ların Server ile olan tüm bağının kopması demektir. Bu iletişimin kopması da ciddi bir problemdir. Çünkü Server üzerinde hayati öneme sahip roller, uygulama ve yazılımlar ve farklı server’lar(SQL Server,Exchange Server,Web Server vs.) çalışıyor olabilir. Server üzerinde çalışan bu sistemlerin iletişim kopukluğu nedeni ile kullanılamıyor olması, bir şirketin felç olmasına yeter de artar bile..! Bunu hiç kimse istemez. Bunun için çalışan NIC’lerimizin yedekli yapıda çalışması daha mantıklı olacaktır.
NIC TEAMING yapısını kurmaya başlayalım.

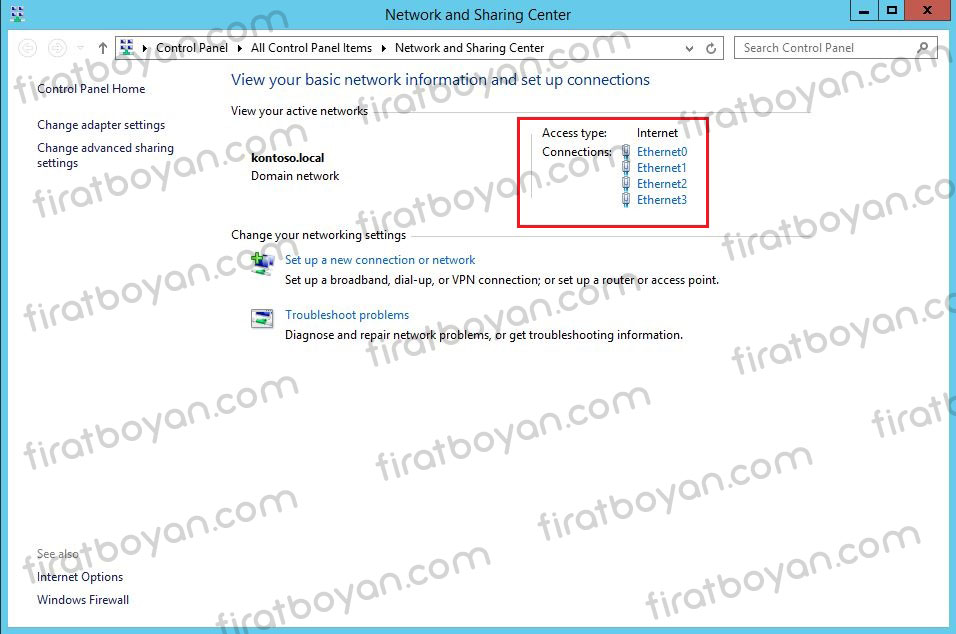

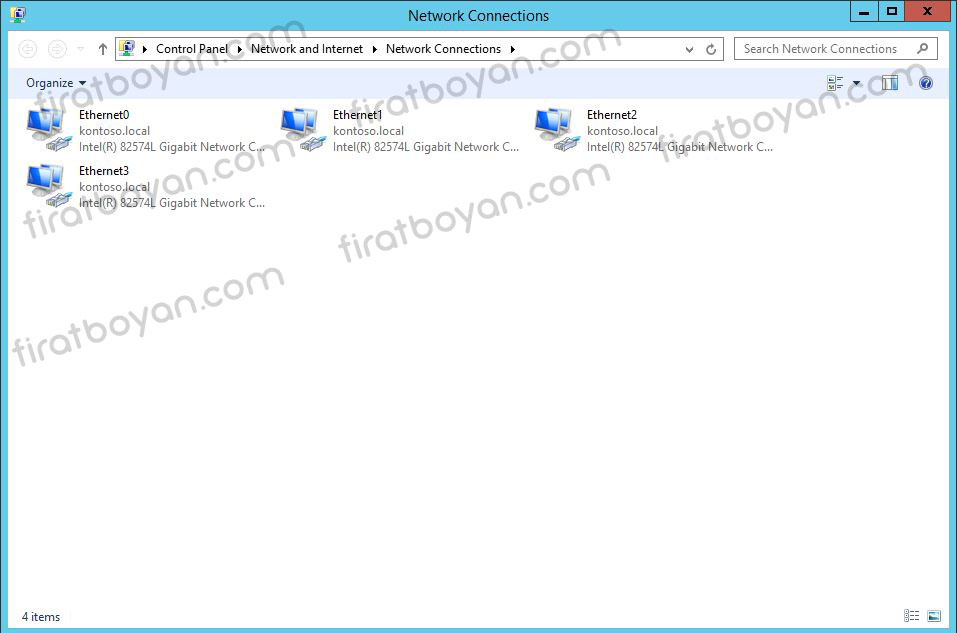

Network and Sharing Center‘da da görülebileceği gibi 4 adet Network Interface Card yüklü durumda.

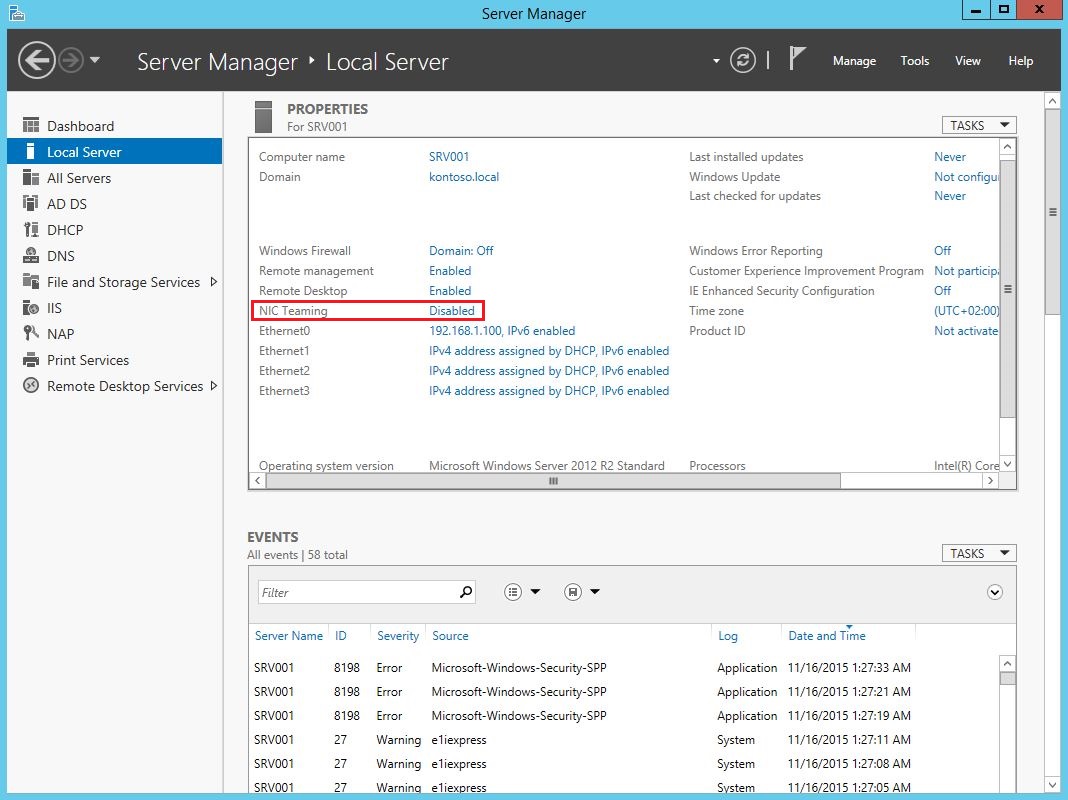

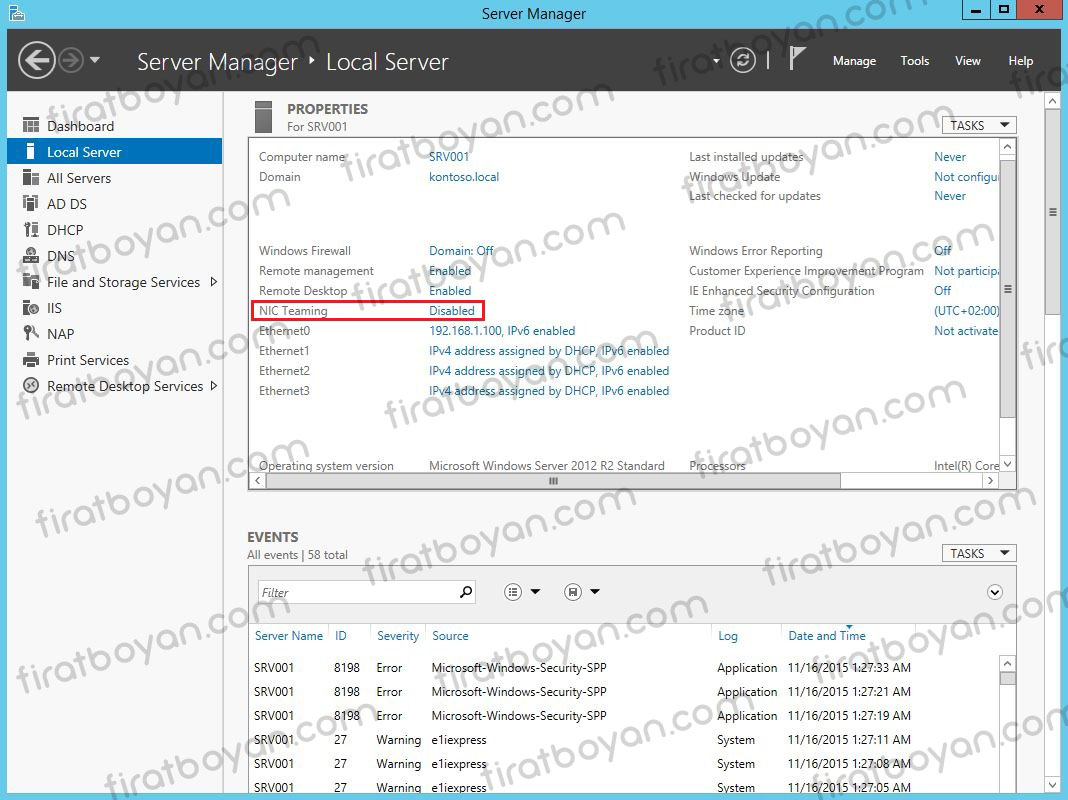

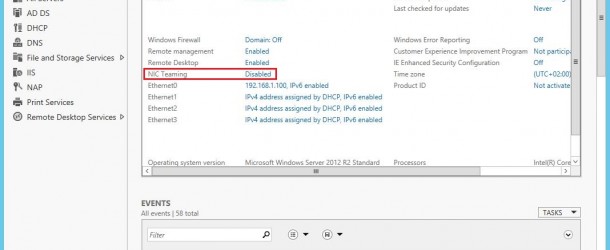

Server Manager üzerinde Local Server tıklıyorum. PROPERTIES alanında NIC Teaming “Disabled” durumda. “Disabled” üzerine tıklıyorum.

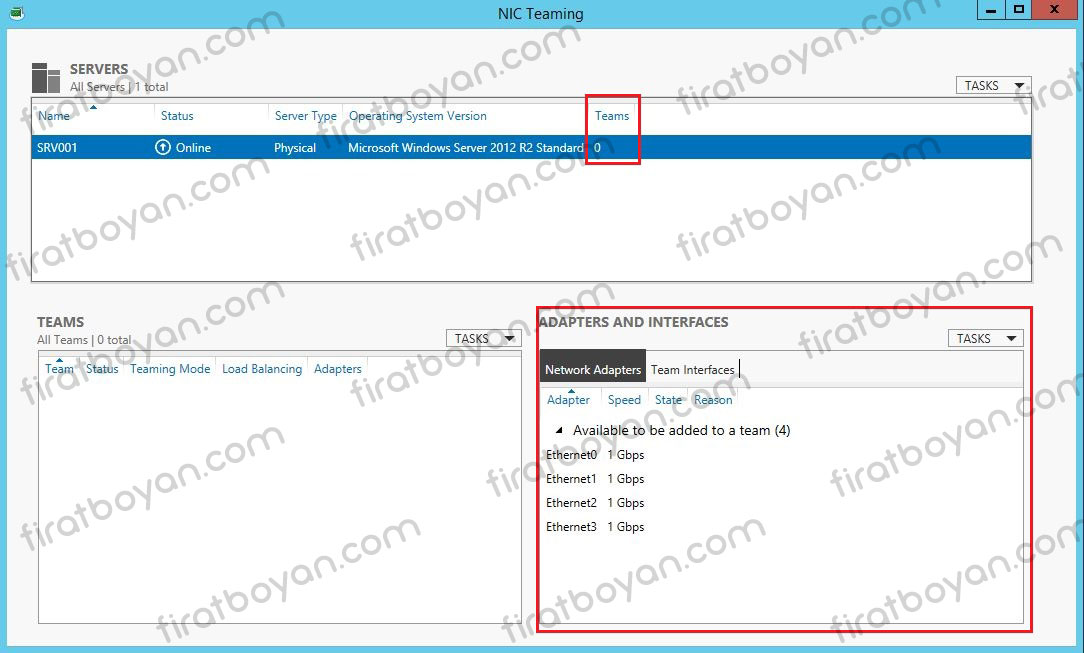

Karşıma NIC Teaming yapacağım konfigürasyon penceresi geldi. Burada Sağ alt kısımda ADAPTERS AND INTERFACES kısmında sistemimdeki 4 adet Network Interface Card’ı görebiliyoruz. Şuan için hiçbir Team oluşturmadığım için ise, SERVERS alanında Teams kısmında 0 değeri mevcut.

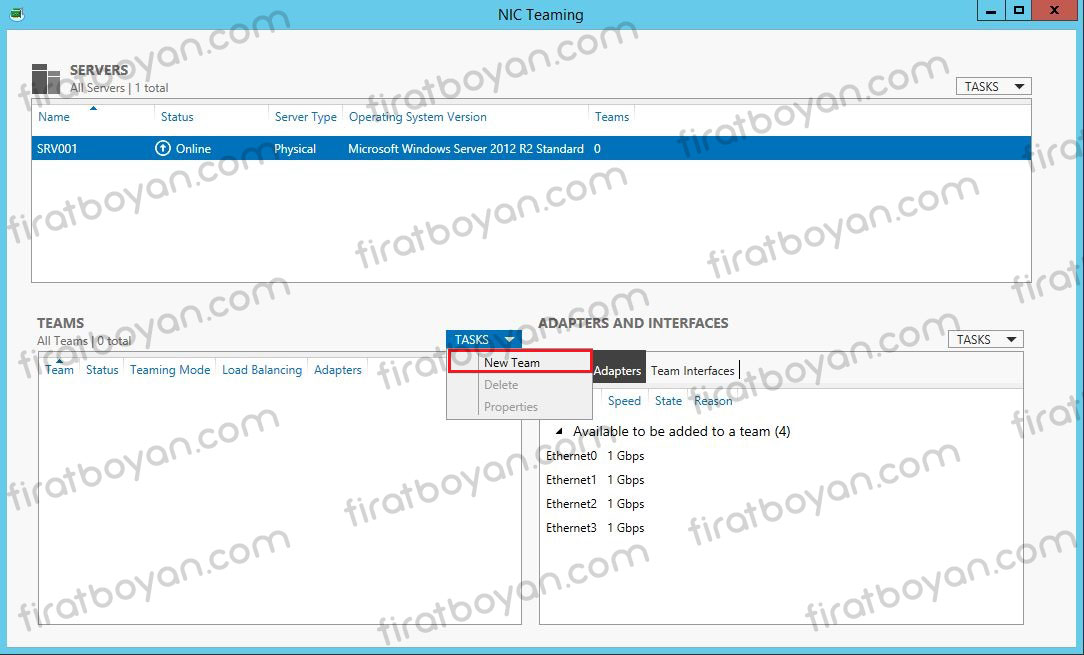

NIC TEAMING oluşturmak için sol alt kısımdaki TEAMS alanında bulunan TASKS‘a tıklayarak New Team‘e tıklıyourum.

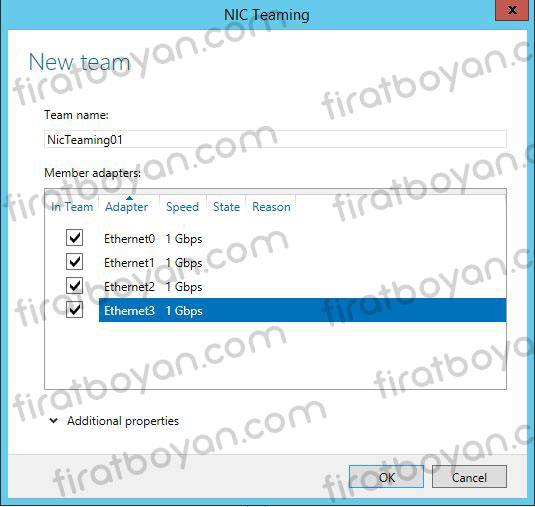

NIC TEAMING oluşturacağım ismi beliryelip, Team’e dahil etmek istediğim Network Interface Card’ları seçiyorum. Ben, tüm Interface Card’ları Team’e dahil etmek istediğim için hepsini seçiyor ve OK butonuna tıklıyorum.

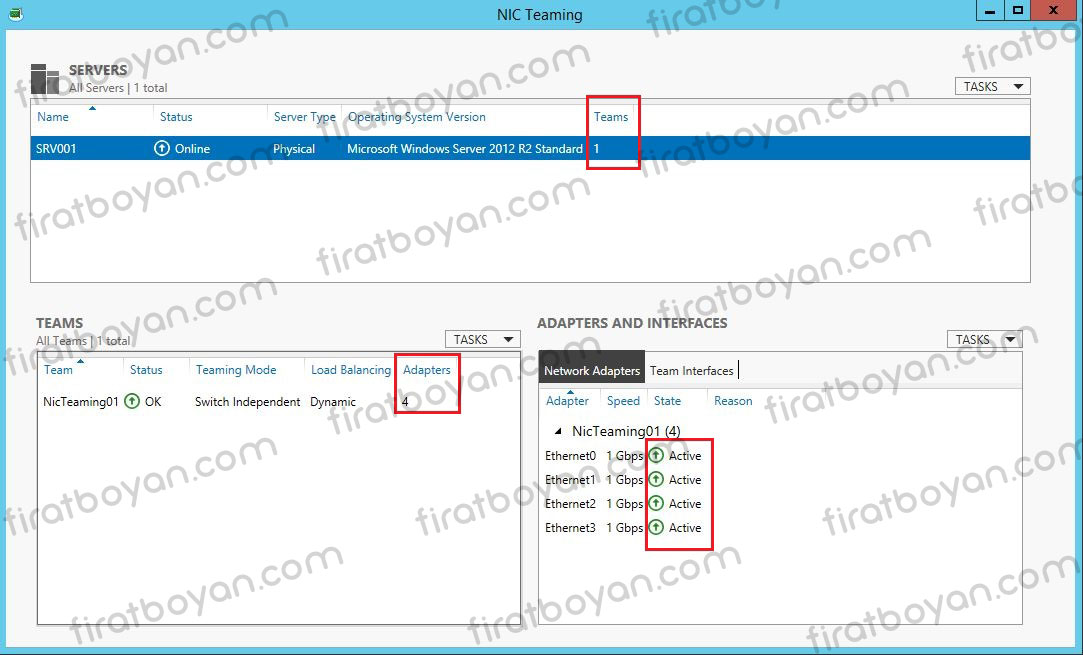

Görüldüğü gibi tüm Interface Card’larım “Active” durumda. “Active” duruma gelmesi için biraz beklemek durumunda kalıyorsunuz. Şuan bir tane Team yapısı oluşturduğum için, SERVERS alanında Teams kısmında 1 değeri mevcut.

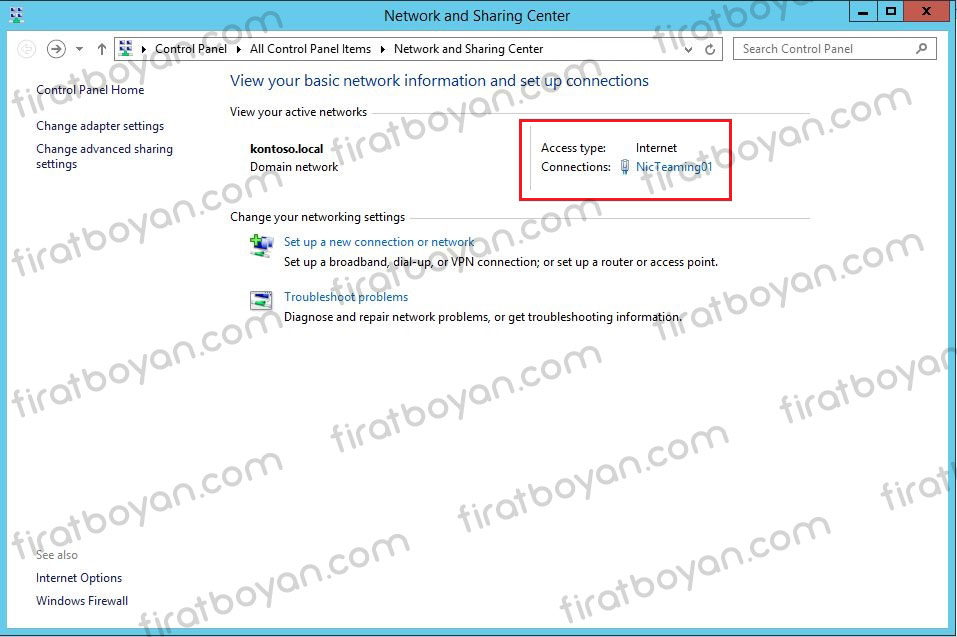

Network and Sharing Center’da da 4 adet Network Interface Card yüklü durumdaydı. Team oluşturduktan sonra sadece oluşturuğum ve ismini NicTeaming01 olarak verdiğim NIC TEAMING Interface yer almaktadır. 4 adet Network Interface Card’ı tek bir çatı altında topladım.

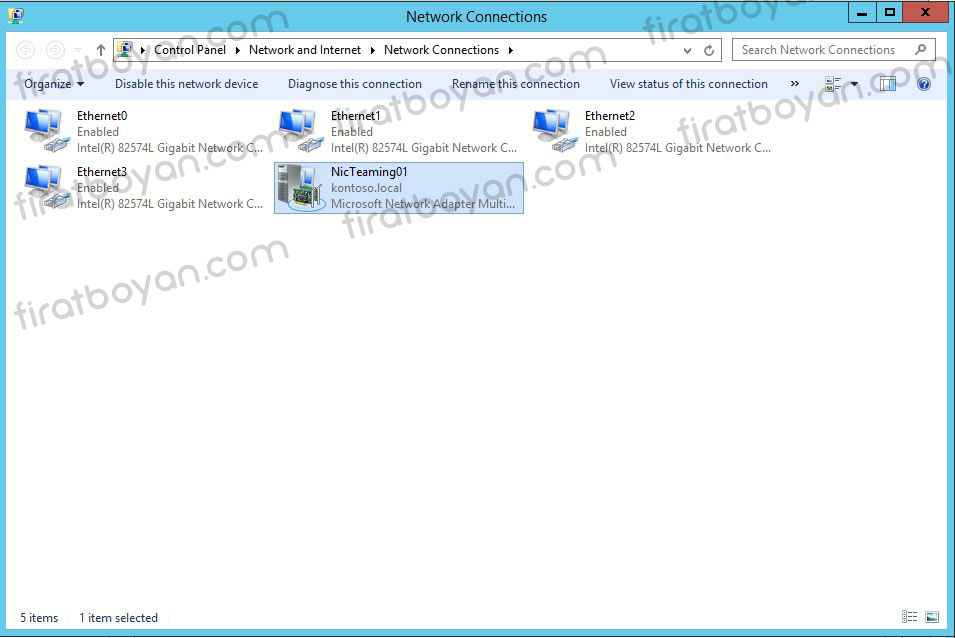

Change adapter settings‘e tıkladığınızda 4 adet Network Interface Card’ı burada görebiliyorsunuz ancak Interface Card’larda hiçbir TCP/IP yapılandırması mevcut değil.

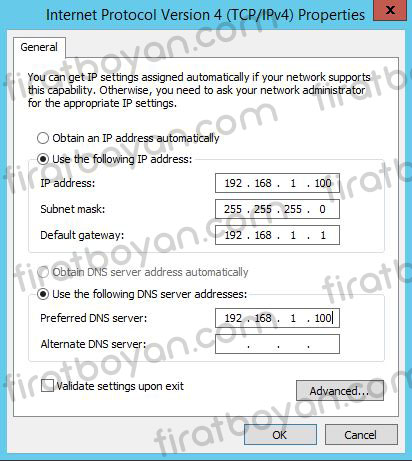

Tüm Network Interface Card’ları tek bir alanda topladığım için, oluşturuğum için TCP/IP yapılandırmasını NicTeaming01 ismini verdiğim Interface Card üzerinden yapıyorum. Bu TCP/IP yapılandırması, Team yapısını kurmadan önce sadece Ethernet0 isimli Interface Card üzerindeydi. Ethernet0 isimli Interface Card üzerindeki TCP/IP yapılandırmasının aynısını bu sefer NicTeaming01 ismini verdiğim Interface Card üzerinden yaptım.

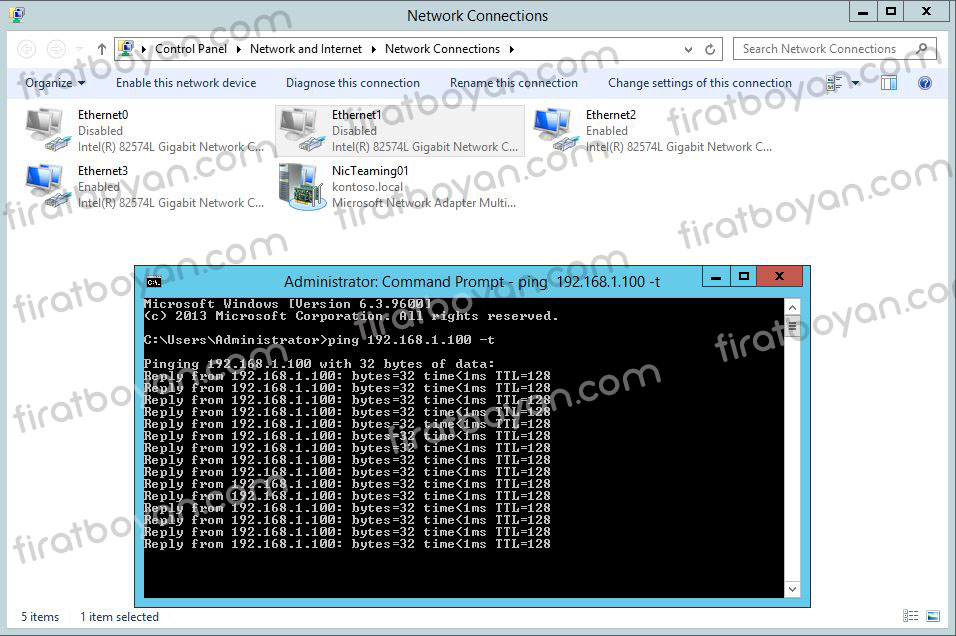

Sıra geldi oluşturduğum yedekli yapıyı test etmeye. Öncelikle Ethernet0 ve Ethernet1 Interface Card’larını Disable edip, Server IP’sine [ping -t] ile ping atıyorum. Görüldüğü gibi, yapımdaki 4 Interface Card’ın 2 tanesi çalışıyor ama benim Host’larımla olan bağlantım ayakta.

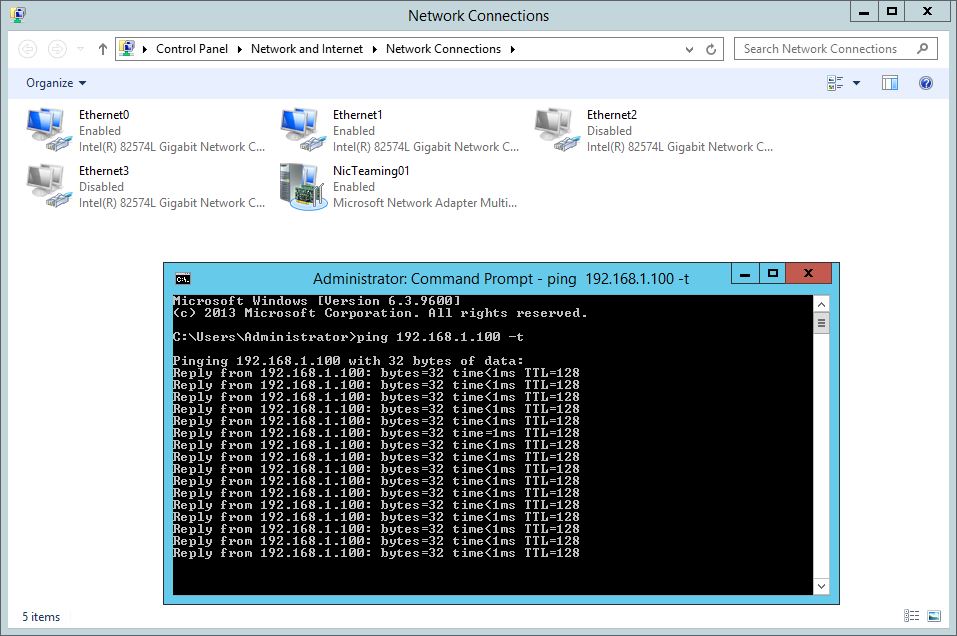

Aynı şekilde Ethernet2 ve Ethernet3 Interface Card’larını Disable edip, Server IP’sine [ping -t] ile ping atıyorum. Görüldüğü gibi yine bağlantım ayakta.
Bu sefer Ethernet0,Ethernet1 ve Ethernet2 Interface Card’larını Disable edip, Server IP’sine [ping -t] ile ping atıyorum. Görüldüğü gibi bağlantım ayakta.
Makalemin başında da belirttiğim gibi, birden çok Network Interface Card’ın yedekli yani CLUSTER çalışmasını NIC TEAMING sağlamaktadır. Yedeklilik yani teknik jargonda “redundancy“, çalışan yapınızın en kötü senaryoda bile her zaman için yaşamnı dürdürebilmesi için hayati öneme sahiptir.
